Cohete

Juan David Fernandez Arias
Marcela Osorio
Isabella Tenorio
Juan David Rengifo

1. Definicion del Problema

Construir un cohete que propulsado con agua alcance una distancia minima horizontal de vuelo de 18m

2. Restricciones

-Propulsado por agua
-Distancia minima horizontal de vuelo de 18m
-Vuelo parabolico

2.1. Criterios

-Nivel optimo de agua (tercera parte del recipiente).
-Distancia de vuelo 30m aproximadamente.
-Despegue a 45 grados para que realice un vuelo parabolico

3. Posibles Soluciones

-Crear un cohete en botella plastica de gaseosa
-Crear un cohete en botella de vidrio
-Crear un cohete con aletas
-Crear un cohete sin aletas
-Crear un cohete con punta conica
-Crear un cohete con punta redonda
-Crear un cohete con punta plana
-Crear un cohete con peso en la punta
-Crear una base para el cohete a 90 grados del suelo
-Crear una base para el cohete a 45 grados del suelo
-Crear una base para el cohete a 30 grados del suelo


4. Soluciones para descartar

-Cohete de vidrio
-Cohete con punta plana
-Base a 90 grados del suelo

5. Solucion

Crear un cohete en botella plastica de gaseosa, con dos aletas, punta redonda algo conica y un poco de peso. Llenar la tercera parte de la botella con agua para su propulsion.

BITÁCORA DEL COHETE

METODOLOGIA
1) DEFINICION DEL PROBLEMA
Fabricación de un cohete propulsado por agua
2) Restricciones y criterios
RESTRICCIONNES
• El cohete debe alcanzar una altura de 8mt
• Su propulsión debe ser por medio de agua
• Funcionalidad
• Tiempo dedicado al proyecto
• Los costos
CRITERIOS
• Materiales adecuados para la construcción del cohete
• La cantidad de agua , la fricción y el peso adecuado para lograr la altura deseada
• Procedimiento para el desarrollo del cohete
3) Generación de soluciones
• Cantidad de agua que se debe implementa para lograr el impulso del cohete
• Clase de corcho que hace de válvula el cual controla la presión
• Complementamos con alerones y cono de fricción para lograr un buen despegue
4) Descartar las soluciones no viables
• Implementar botellas muy grandes y demasiado pequeñas(no garantiza una buena funcionalidad)
• La fabricación de la válvula con material de caucho, empack, madera (daría una mayor precisión crearía un riesgo en cuanto la presión manejada por el cohete)
5) Selección de la solución
a) Implementar los materiales y el desarrollo seleccionados por el grupo para la fabricación del cohete tales como
i) 2 botellas de gaseosa ni muy pequeña ni muy grande aproximadamente de 650 mL, básico para la distancia a recorrer.
ii) 1 corcho que se adapte en la boca de la botella, ni muy suelto ni demasiado ajustado, de este depende que cantidad de presión pueda resistir la botella.
iii) Para los alerones se utilizara cartón, para no hacer demasiado pesado el cohete
iv) Un sistema de válvula ubicado en el centro del tapón que permite entrar el aire y que no se nos filtre el agua por la manguera de la bomba. (válvula y gusanillo de cicla)
v) Cinta
vi) Pistola de silicona
vii) Bomba de aire
BITÁCORA DEL COHETE
De acuerdo con la definición del problema, nos basamos en las restricciones del experimento para construir nuestros criterios, generando así las posibles soluciones y poder escoger la más viable. Después de este arduo trabajo implementamos su desarrollo con los respectivos materiales seleccionados por el grupo.
Desarrollo
-Partimos de una parte inicial que es una botella, luego utilizamos otra botella del mismo estilo para cortar su cuello y pegarlo a la parte posterior de la botella inicial.
-Elaboramos un tapón con un agujero de centro pasante para colocar una válvula de cicla. Este tapón esta hecho en madera y tiene una tolerancia para que no entre tan ajustado y así pueda ser expulsado por la presión ejercida.
-Luego quitamos la tapa de la botella principal para ensamblar el tapón.
-Y por ultimo hacemos la prueba en una base inclinada para garantizar su movimiento parabólico y en un campo abierto.




El único inconveniente fue el tiempo, pues como todos trabajan pero se hizo el trabajo en la universidad tanto practico como escrito.
Des este trabajo aprendimos a manejar una serie de puntos que son importantes a la hora de dar solución a un problema, ya que encontramos la mejor solución de acuerdo a las restricciones que se presenten dando posibles soluciones y despejando las no viables. Quedando por ultimo un exitoso proyecto cumpliendo con todos los puntos mencionados.

Integrantes Código
- Alexander Burbano Bernal 2100392
- Gustavo Adolfo López Rengifo 2101046
- Andrés Ruiz 2100071
- Alejandro García 2100338

BITACORA COHETE

COHETE PROPULSADO CON AGUA Y AIRE COMPRIMIDO



Integrantes

• Eider Ardila Fuentes
• Alexander Salazar
• Fabian Gaviria
• Robert Casanova

INTRODUCCION

En el siguiente trabajo encontraremos el diseño y la construcción de un cohete a propulsión de agua, con el cual se busca comprender el funcionamiento de varios principios físicos como el principio de Pascal, el principio de acción y reacción (3ra. Ley de Newton), y las leyes de movimiento como el tiro parabólico.

En este diseño se utilizarán materiales reciclables tales como cartón, botellas plásticas y papel.

El principio de funcionamiento es muy sencillo, la botella es llenada con aproximadamente 1/3 de agua, seguidamente se instala un tapón el cual debe estar muy bien ajustado y se ubica en posición vertical soportado en una plataforma de despegue previamente fabricada, seguidamente y mediante un compresor o una bomba para bicicletas se suministra aire, cuando la presión es lo suficientemente grande el tapón es removido y la botella impulsada alcanzando alturas variables que pueden llegar a unos 50m.

DEFINICION DEL PROBLEMA Construir un cohete propulsado por agua.

RECURSOS

Materiales (cohete)

• Una botella plástica de 1L
• Cartón
• Madera
• 50 cm de Alambre
• 8 Tornillos
• 1 Corcho
• Pintura blanca y negra
• Hilo
• Tubo PVC de ½”
• Pegante para PVC

Herramientas

• Tijeras
• Destornillador
• Taladro
• Alicate
• Bomba de aire

Costos

CANT.	ACCESORIOS	VALOR $
1	Botella plástica de 1L	1500
1	Corcho	1000
1	Rollo de cinta adhesiva	1500
1	Bomba de aire	15000
1	Válvula (aguja para bomba)	2000
2	Platinas de	4000
10	Tornillos	300
3mt	Cuerda	1000
50 cm	Alambre	2500
	Cartón	2000
1	Madera Tubo PVC de ½” Pegante Para PVC	5000 5000 10000
	TOTAL	50800

RESTRICCIONES Y CRITERIOS

RESTRICCIONES

• El tipo de botella a utilizar debe ser plástica.
• El cohete debe ser propulsado por agua y aire.
• La prueba de funcionamiento debe hacerse en cam po abierto.
• El cohete debe hacer un movimiento parabólico.

CRITERIOS

Tiempo

• La fecha de entrega es al martes 13 de Abril

Calidad

• Los accesorios deben garantizar una buena prue ba.

• Verificación y corrección de fugas (aire y agua).

• Resistencia de la cuerda.
• Inspección de calidad de la botella.

GENERACION DE SOLUCIONES

• Fabricación del cohete en botella de vidrio.
• Fabricación de cohete en botella plástica.
• Plataforma de prueba en madera y ángulos metálicos.
• Plataforma de prueba en pasta y madera.
• Corcho en caucho.
• Corcho en madera.
• Bomba de aire manual.
• Compresor.

SOLUCIONES NO VIABLES

• Recipiente en vidrio. Es muy pesado y peligroso ya que pued e desprender cristales y ocasionar lesiones.
• Plataforma en madera y pasta. No es resisten te a l peso del cohete.

• Corcho en madera. No suministra total hermet icid ad.
• Compresor. No se podría tener control sobre la presi ón de aire suministrada lo cual podría dañar el cohete.

SELECCION DE SOLUCIONES

• Recipiente plástico (botella). Es liviano y m ás s eguro además tie n e una particularidad y es que dilata más que el recipiente de vidrio.
• Plataforma en madera. Mayor resistencia al pe so y mejor estabilidad.
• Corcho en caucho. Suministra mayor hermetic idad.
• Bomba de aire manual. Se puede controlar l a presión de aire suministrado para evitar daños.

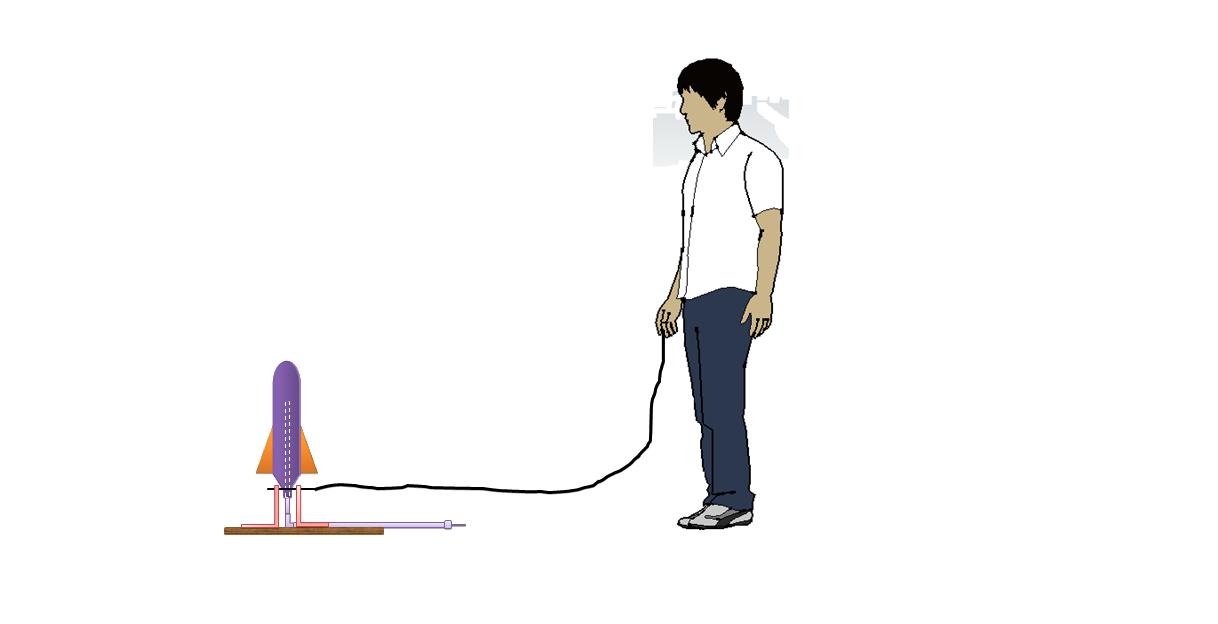

Dibujos

INCONVENIENTES

1. Pegar la botella con silicona, esta se cerraba y no entraba en la parte posterior de la otra.
2. Seleccionar la forma del corcho
3. Pintarlo
4. Conocer la presion adecuada de aire para q u e no se reventara.
5. Hacer la prueba.

QUE APRENDIMOS

1. A trabajar en equipo.
2. Aprendimos a hacer un cronograma para llevar a cabo un proyecto.
3. Realizar un proyecto hasta el punto de probar su funcionamiento, pasamos de la teoria a la practica.

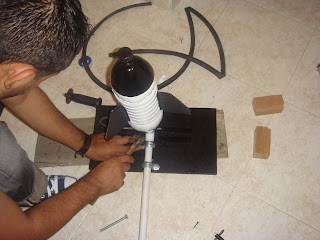

FOTOS DEL PASO A PASO
